Projeto de correntes de peso para pára-choques celular

Projeto de correntes de peso para pára-choques celular

Resumo: Este artigo descreve o procedimento de projeto de correntes de peso para defensas celulares.Como seleção e disposição de correntes de peso, método de cálculo de tensão em correntes de peso etc.

Palavras-chave: pára-choque de borracha , estrutura frontal de , corrente de peso, corrente flexível de borracha, tensão na corrente de peso

O sistema de pára-choques de borracha tipo célula é composto principalmente de corpo de pára-choque de borracha tipo célula e placa anti-impacto.A placa de impacto é montada na extremidade dianteira do pára-choque de borracha Acessórios de estrutura de aço, usados ​​para suportar o impacto do navio e aumentar a área de contato entre o pára-choque de borracha e o navio para reduzir a pressão da superfície do pára-choque de borracha no navio .Em condições normais, o próprio pára-choque de borracha celular pode suportar o peso da placa de impacto.No entanto, quando o peso da placa anti-impacto exceder a carga estática permitida especificada na tabela I, ou quando a especificação do pára-choque de borracha exceder 2000H, uma corrente de gravidade deve ser instalada para garantir o funcionamento normal do sistema de pára-choque de borracha, conforme mostrado na figura I.

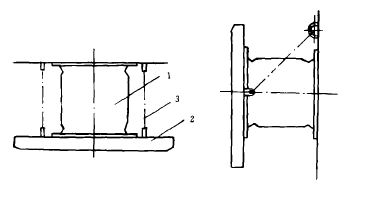

Figura I

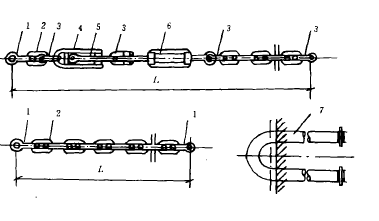

Disposição das correntes de peso

A corrente de peso é geralmente disposta no cilindro de pára-choque de borracha tipo célula sob a gravidade da placa de impacto, uma extremidade do pára-choque de borracha está em ambos os lados, uma extremidade da corrente é fixada na placa de impacto e a outra extremidade é fixada em a parede da costa, como mostrado na Figura I

Cálculo da tensão da corrente de peso

T=T1+T2

definir

W: O peso da placa de impacto

Ks: coeficiente de elasticidade de cisalhamento do pára-choque

Kf: coeficiente elástico da corrente de mola de borracha

α : O ângulo entre a corrente de mola de borracha e o eixo Z

β : O ângulo entre a corrente de mola de borracha e o eixo X
